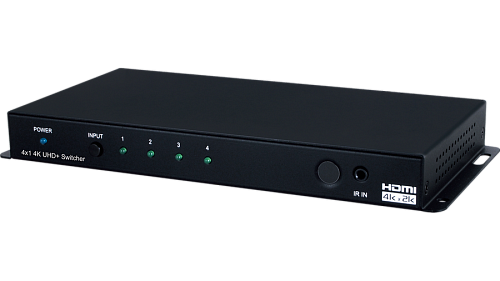

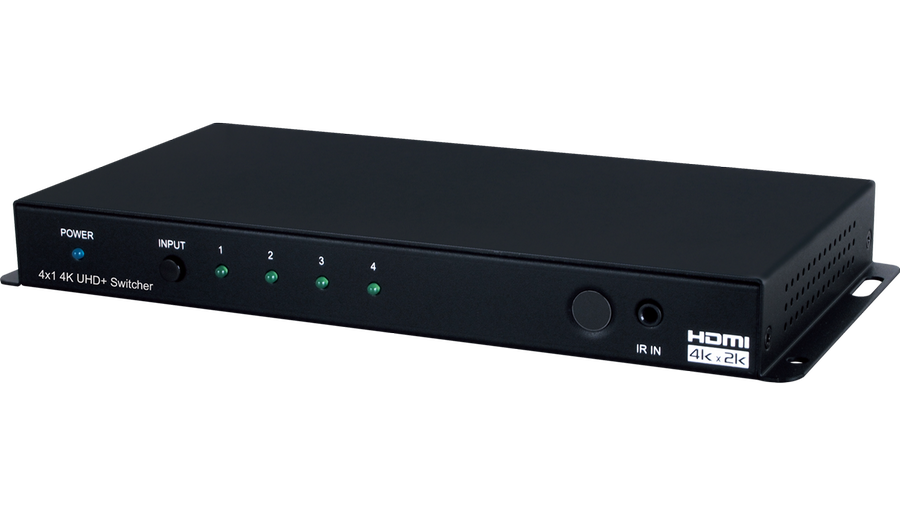

Cypress CPLUS-V4H1H коммутатор 4х1 сигналов интерфейса HDMI 2.0, позволяющий произвольно переключать сигнал с одного из четырех источников HDMI на один выход. Поддерживает сигналы компьютерной графики разрешением до 4096x2160/60, 3D (4:4:4) с защитой HDCP 2.2, возможен выбор блока EDID (внешний/внутренний). Устройство обладает режимом автопереключения на последний активный источник. Управление коммутатором осуществляется по ИК и RS-232.
Технические характеристики
Технические характеристики
| Входы |
4 – HDMI, тип А 1 – ИК, разъем miniJack 3,5 мм |
| Выходы | 1 – HDMI, тип A |
| Порты |
1 – RS-232, разъем D-Sub DE9 1 – USB (сервисный), тип mini-B |
| Полоса пропускания | 600 МГц |
| Пропускная способность | 18 Гбит/с (6 Гбит/с на канал) |
| Максимальное разрешение | 4K, 60 Гц |
| Спецификации HDCP | 1.x, 2.2 |
| Несущая частота ИК-сигналов | 30–50 кГц |
| Защита от электростатических разрядов |
±8 кВ (воздушный разряд), ±4 кВ (контактный разряд) |
| Материал корпуса | металл |
| Цвет корпуса | черный |
| Диапазон рабочих температур | 0…+40 °C |
| Диапазон температур хранения | −20…+60 °C |
| Относительная влажность воздуха | 20…90 % (без конденсации) |
| Питание | 5 В, 2,6 А |
| Потребляемая мощность | 6,6 Вт |
| Габаритные размеры (ШxГxВ) | 213,5 x 108 x 25 мм |
| Масса | 0,608 кг |
